Hinweise zum Holzterrassenbau

Fläche und Höhe der Terrasse festlegen, Oberkante Terrassenboden möglichst eben mit Fußboden Wohnhaus oder eine Stufe,

ca. 12 – 14 cm, tiefer. Fläche ca. 30 cm tiefer als Oberkante Betonstein abgraben. Einzellöcher ca. 30 cm tiefer als Unterkante Betonstein graben. Steine in Stampfbeton sauber in Flucht setzen, gesamte Fläche mit Riesel (Rollkies) verfüllen, ca. 5 cm tiefer als Terrassenbalken.

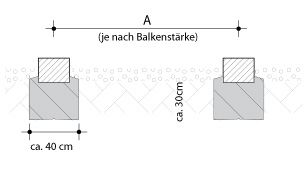

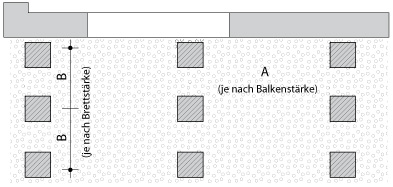

Betonsteine setzen,

Abstand je Balken- und Betonstärke












Fundamtentsteine

als Fundamentsteine können einfache Betonsteine verwendet werden. Das Fundament kann auch mit einer Betonschallung aus Brettern betoniert werden.



















Terrassenbalken verlegen:



  • Auf Fundamente Bitumenbahnstreifen (Dachpappe) legen
  • Fundamente auf Höhe kontrollieren, falls erforderlich unterlegen
  • Balken fluchtgerecht auflegen, jeden 2. - 3. Balken mit Winkel am Fundament befestigen; Auflageriegel auf Wunsch gehobelt.






Terrassenbalken



Querschnitt (mm)

A Fundamentabstand cm

 60 x 90

100 x 100

120 x 120

120 x 140

bis 150

bis 200

bis 250

bis 300

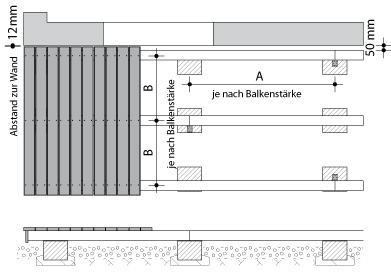

Terrassenbohlen verlegen



Von der Hauswand mind. 12 mm Abstand lassen, zwischen den Bohlen je nach Witterung 6 mm Abstand lassen, bei Längsstößen 4 mm Abstand lassen. Löcher möglichst mit höhenbegrenztem Bohrversenker sauber im Winkel vorbohren. Leicht verdrehte Lärchenbretter mit Schraubzwinge in Flucht ziehen, Schrauben 0,5 mm tiefer als Oberkante Bohle eindrehen, möglichst mit höheneinstellbarem Torxeinsatz. Möglichst keine selbstbohrenden Schrauben mit Senkkopf verwenden.



Terrassenbohlen



Querschnitt (mm)

B Längenabstand cm

Lärche 25 x 95

Lärche 35 x 115

Lärche 35 x 153

Lärche 25 x 110

Lärche 45 x 193

Robinie 25 x 115

Thermoesche 20 x 120

Thermokiefer 26 x 140

Kiefer kesseldruck-

imprägniert  26 x 138

bis 50

bis 90

bis 100

bis 70

bis 130

bis 60

bis 40

bis 50



bis 50








Schrauben

A2 Senkkopf mit verstärktem Kopf verwenden
5 x 60 mm für 25 mm Bretthöhe
5 x 80 mm für 35 mm Bretthöhe
6 x 100 mm für 45 mm Bretthöhe






Die kernzugewandte Seite sollte möglichst nach oben zeigen.
