Hochabsorbierende Lärmschutzwände System Perr

Die Riegelkonstruktionen der Perr Lärmschutzwände werden generell  aus kerngetrennten, getrockneten Lärchenkanthölzern hergestellt. Die Hölzer werden auf unseren CNC-Bearbeitungszentren gefalzt und zugeschnitten. Halbrundhölzer und Rückwandschallung können aus kesseldruckimprägnierten Fichten- oder Lärchenhölzern oder aus Lärchenhölzern natur gefertigt werden. Die Hölzer quellen beim Kesseldruckimprägnieren auf und werden nach dem Imprägnieren zum Abquellen in einer Trockenkammer nachgetrocknet. Erst dann werden die Wände in unseren Werkstätten zusammengebaut - dies ist sehr wichtig für die Haltbarkeit.

Wir fertigen die Elemente in verschiedenen Breiten und Höhen, übliche Breiten sind 4,00 m, Höhen werden bis 3,00 m in einem Element angefertigt. Höhere Lärmschutzwände werden auf mehrere Elemente aufgeteilt und mit Nut und Feder sowie Dichtbändern am Stoß verbunden.

Wir liefern unsere Lärmschutzwände in Deutschland und ins benachbarte Ausland.

Die hochabsorbierenden Lärmschutzwände System Perr haben laut Prüfbericht nach ZTV-Lsw 88 ein Schalldämmmaß von 32dB.

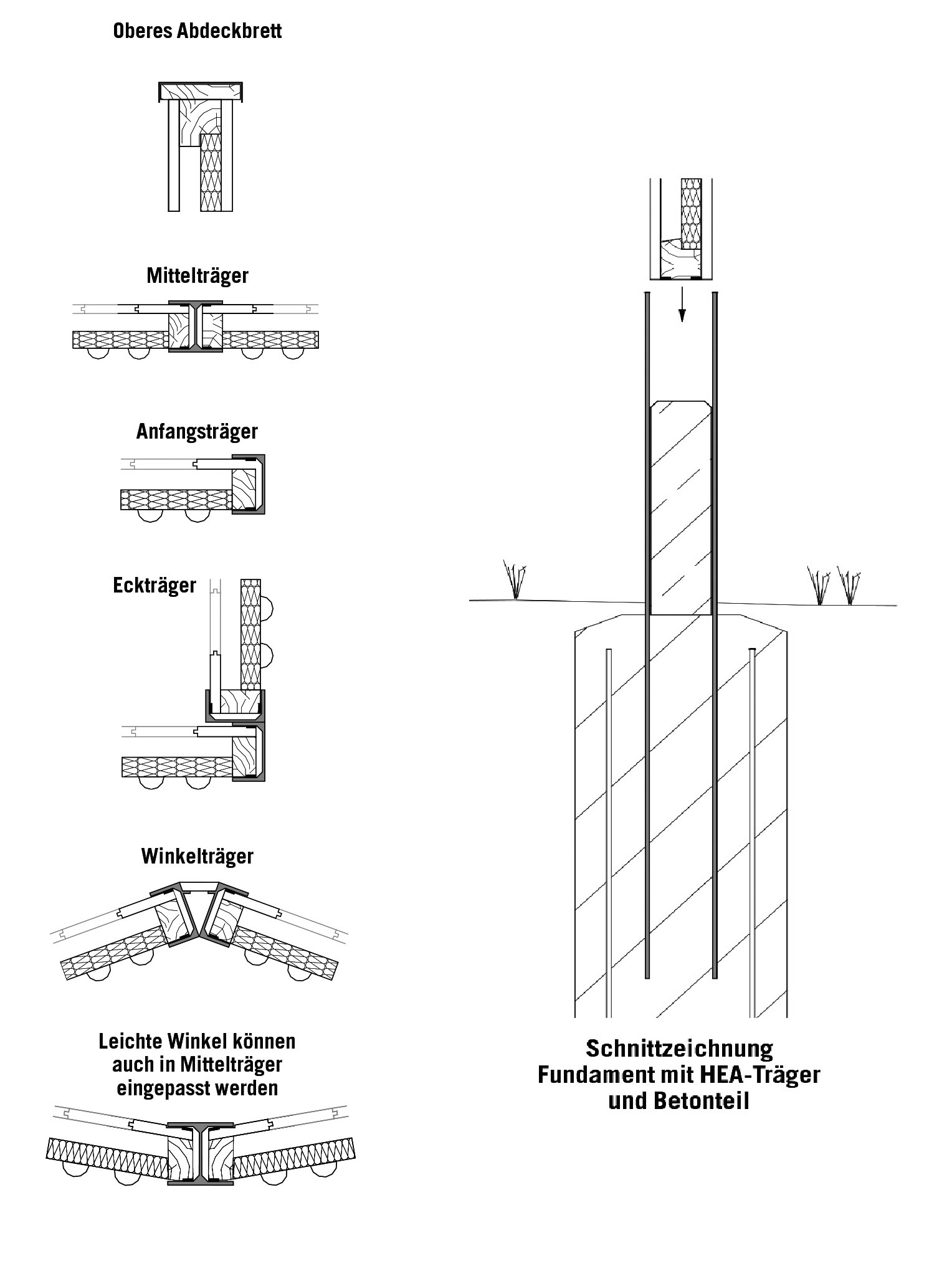

Konstruktion von der Schalleintrittseite der fertig zusammengebauten Elemente hochabsorbierende Wand System PERR



  • Halbrundlatten oder Vierkantlatten im Abstand von 5 cm montiert
  • Frevelschutz (stabiles Plastikgitter)
  • Spezielle Riegelkonstruktion aus Lärchenholz kesseldruckimprägniert zur Aufnahme der Halbrundlatten, Schallschutzmatten und Bohlen
  • Schallschutzmatte 50 mm stark
  • Hallraum
  • Rückwand: 26 mm starke Nut- und Federbohlen
  • Oberes Abdeckbrett gerade oder schräg
  • Sämtliche Anschlüsse und Ausfräsungen für die dazu gelieferten Kompribänder
  • Sämtliche Schrauben und Nägel aus Edelstahl
  • Fichte grün oder braun kesseldruckimprägniert nach DIN 68 800
  • Lärche natur, grün oder braun kesseldruckimprägniert nach DIN 68 800
  • Blechabdeckung auf Anfrage



Betonfertigteil

  • Betonfertigteile werden nach DIN EN 206-1 auf Maß gefertigt. Die Oberkante der Betonteile wird mit der passenden Fase versehen, um Spritzwasser an den Lärmschutzwänden zu verhindern


Stahlträger

  • HEA-Träger 160 mm feuerverzinkt
  • Endträger U 160 mm feuerverzinkt
  • Eckträger in verschiedenen Winkeln feuerverzinkt
  • Sämtliche Träger auch mit angeschweißter Fußplatte feuerverzinkt zur Befestigung auf Betonmauern und Betondecken






0645737001366355980.jpg g

Nr. 58

Hochabsorbierende Lärmschutzwand

58a+klein+Kopie.jpg  58bklein.jpg

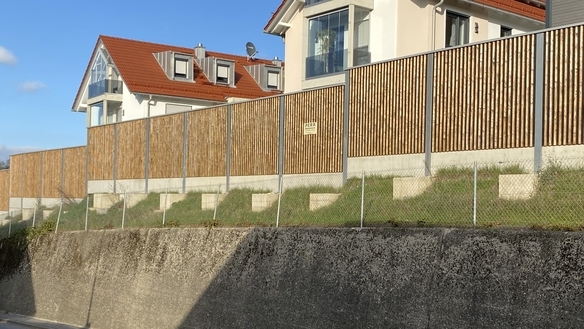

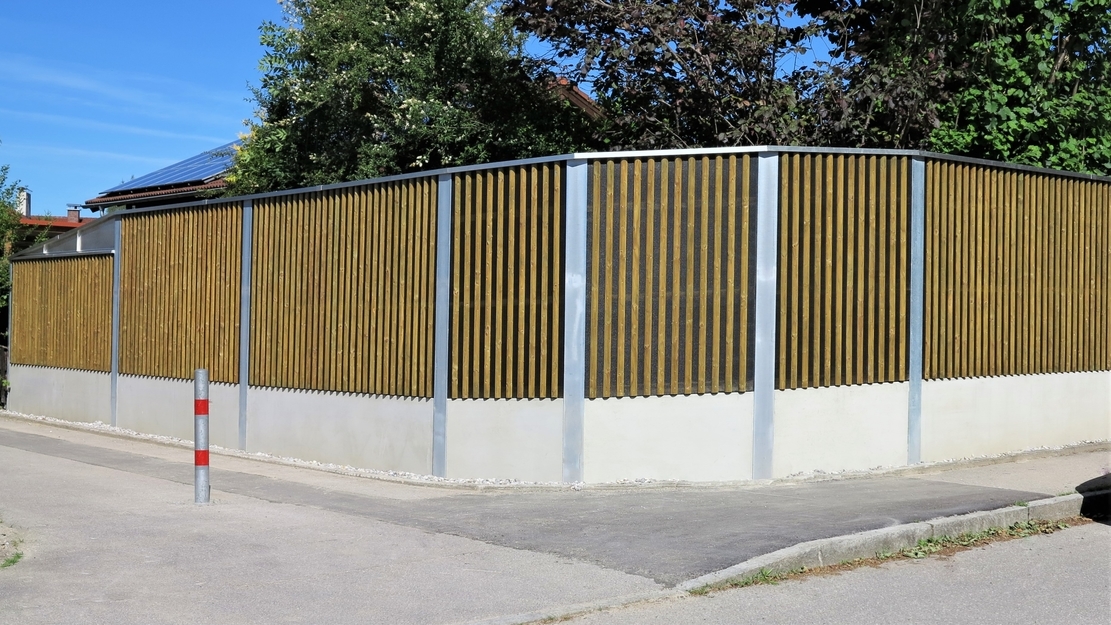

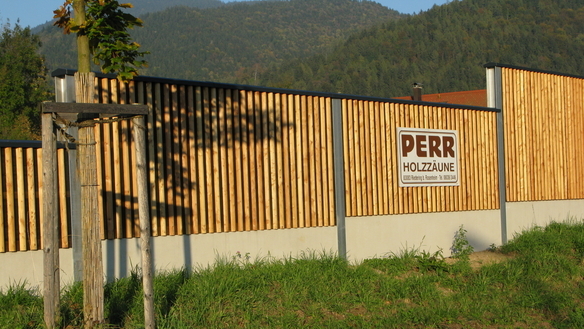

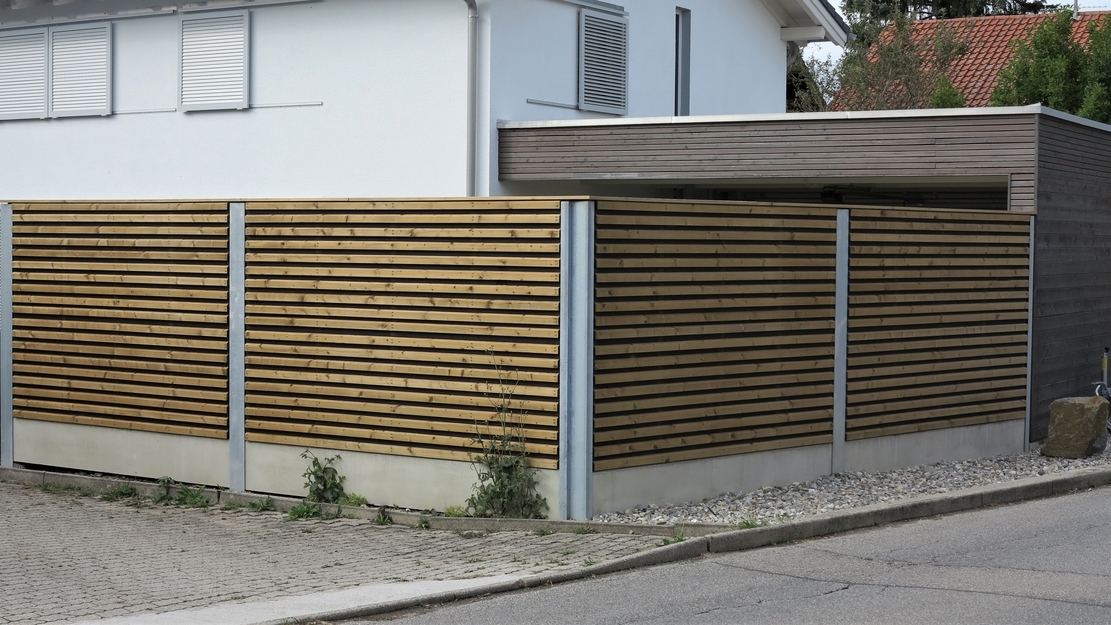

 Hochabsorbierende Lärmschutzwand mit Halbrundlatten am Schalleintritt. Betonteile und Wände zwischen HEA-Träger 160 mm montiert. Träger in Einzelfundamente mit Bewehrung betoniert.

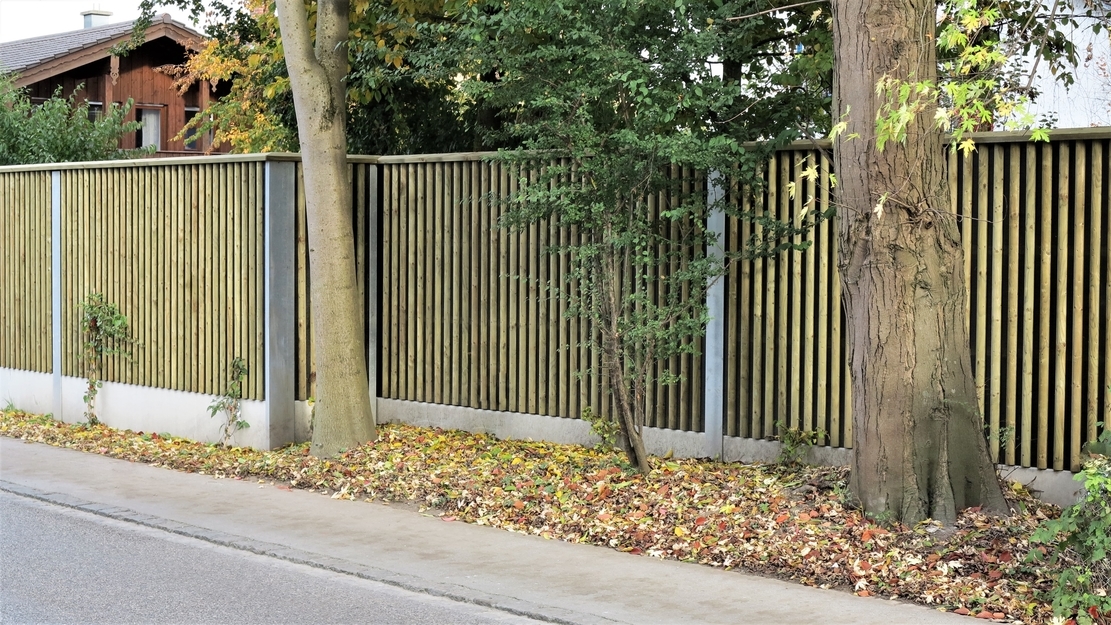

Bäume können durch ein zurückversetztes Feld ausgespart werden. Zugleich wird die Wand aufgelockert

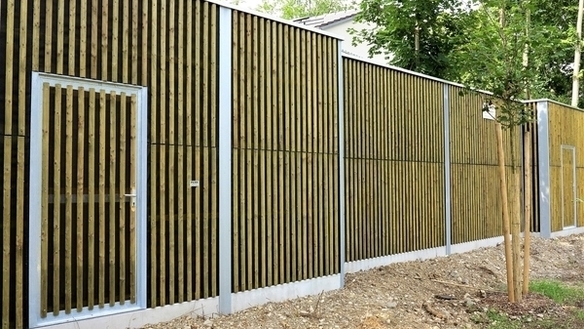

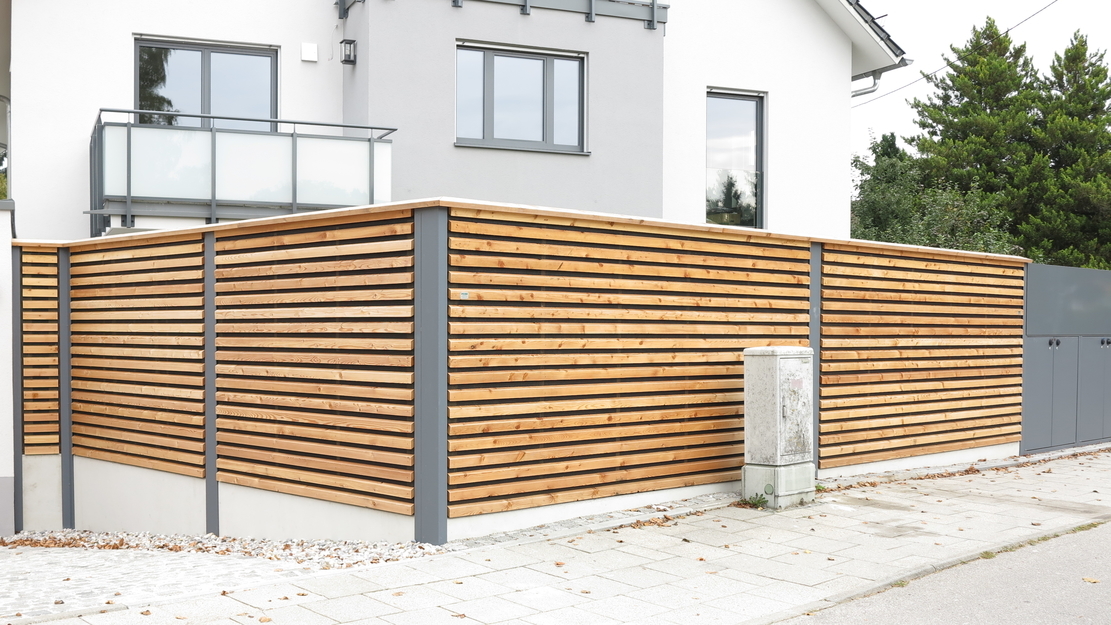

Hochabsorbierende Lärmschutzwand mit Vierkantlatten am Schalleintritt mit Schallschutztüre.

Betonteile können in verschiedenen Höhen
gefertigt werden.



Hochabsorbierende Schallschutzwand mit Durchgangstüre

an der S-Bahnlinie.

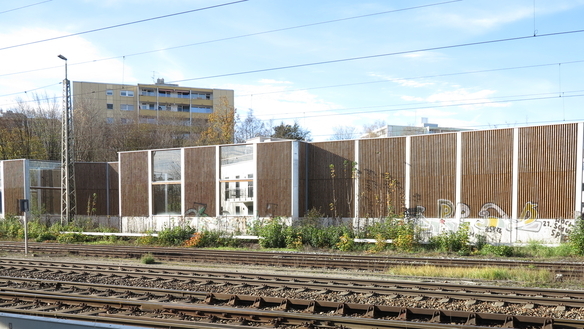

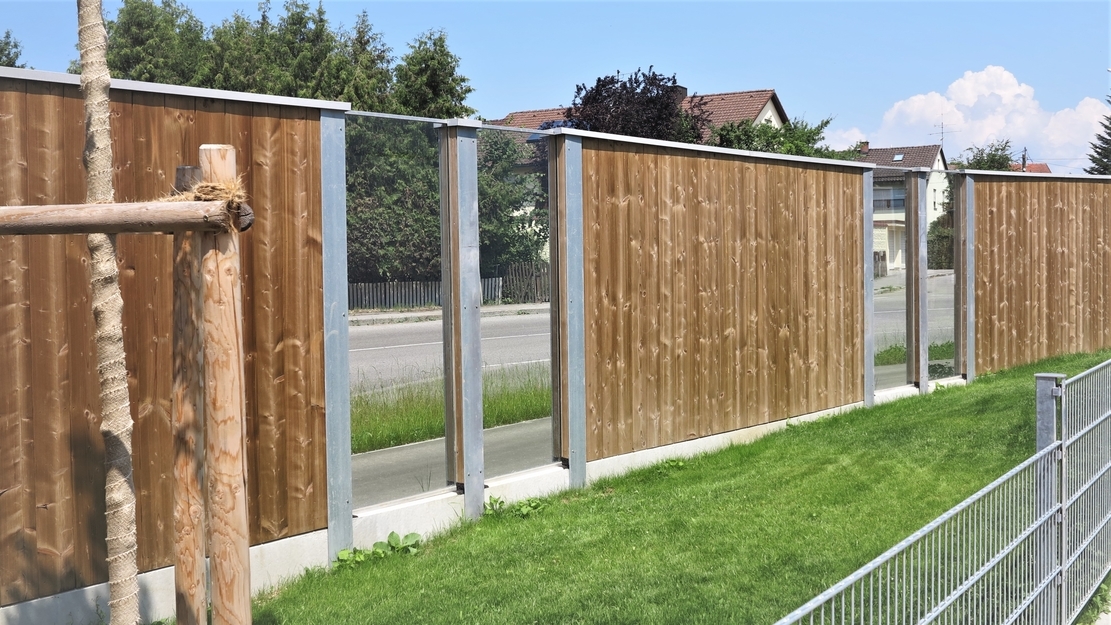

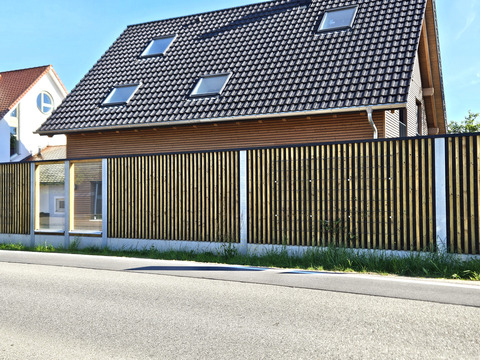

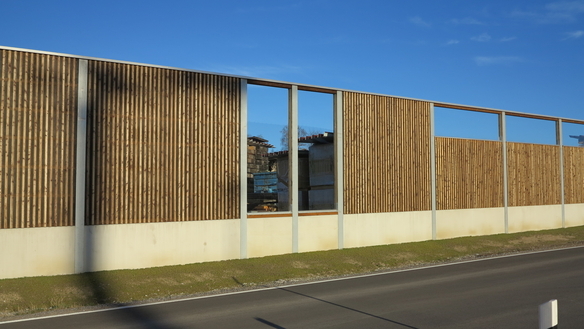

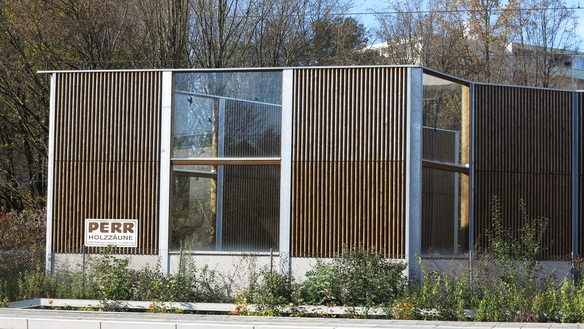

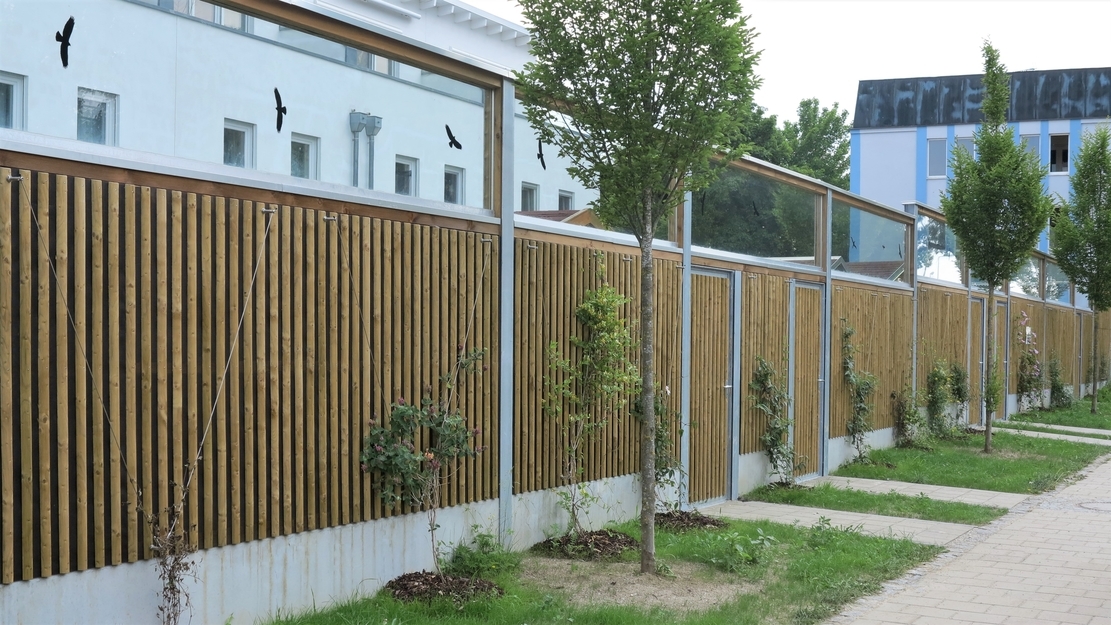

 Lärmschutzwand mit Glaselementen und Innenansicht.

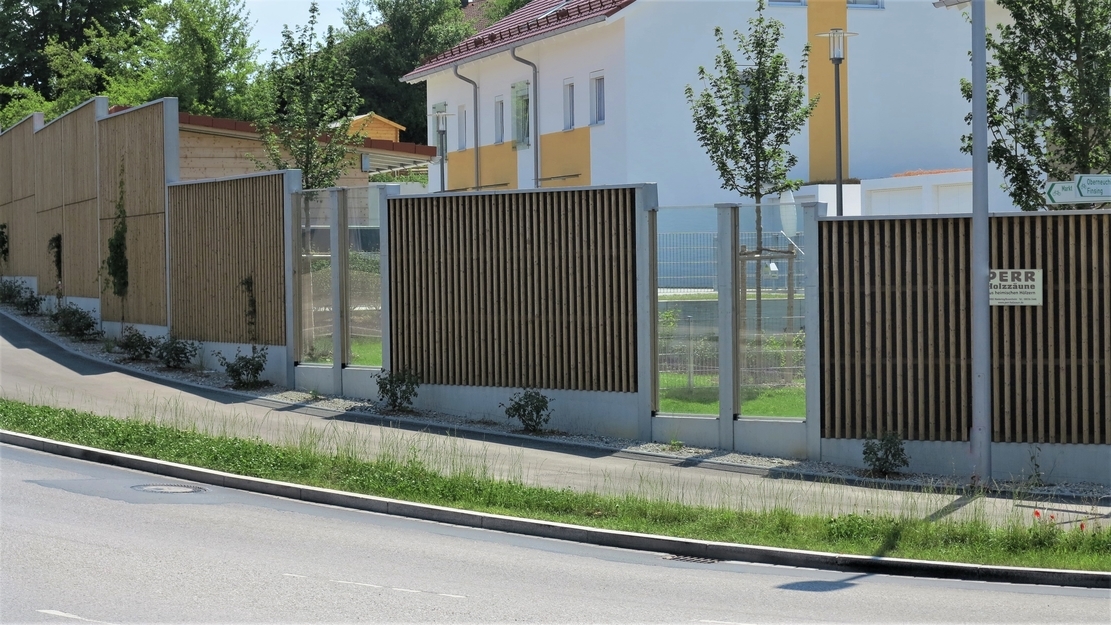

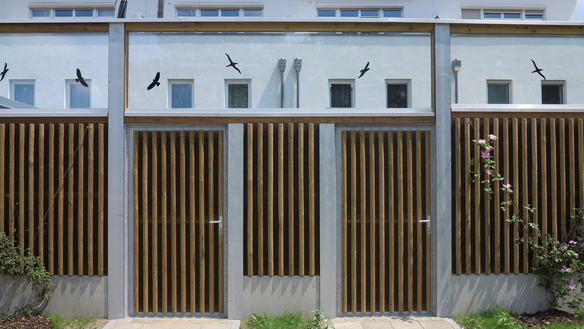

Schallschutzwand mit Glaselementen und integrierten Türen.


 0948875001368695207.jpg  0691283001368695208.jpg

Hochabsorbierende Lärmschutzwand mit Halbrundlatten am Schalleintritt und oberen Schallschutzfenstern.

Lärche grün kesseldruckimprägniert mit schräger Blechabdeckung.

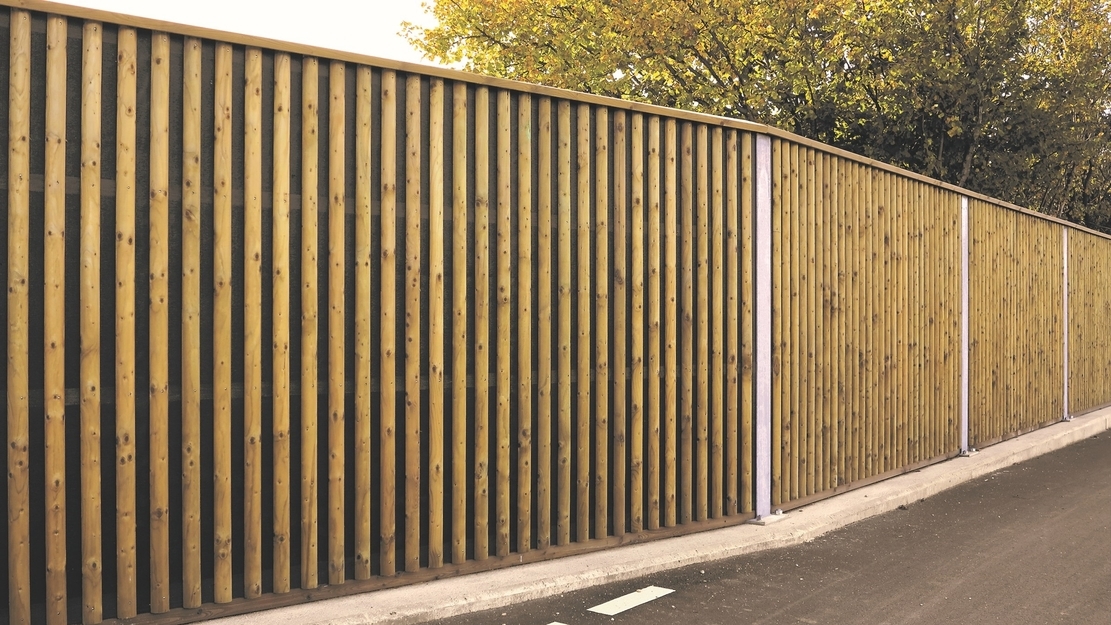

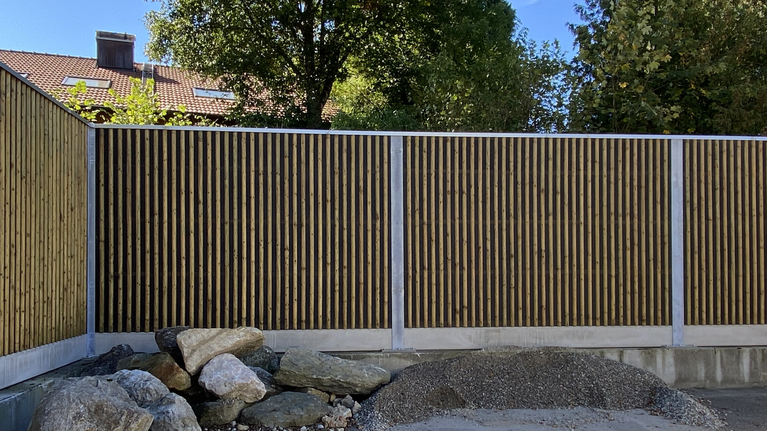

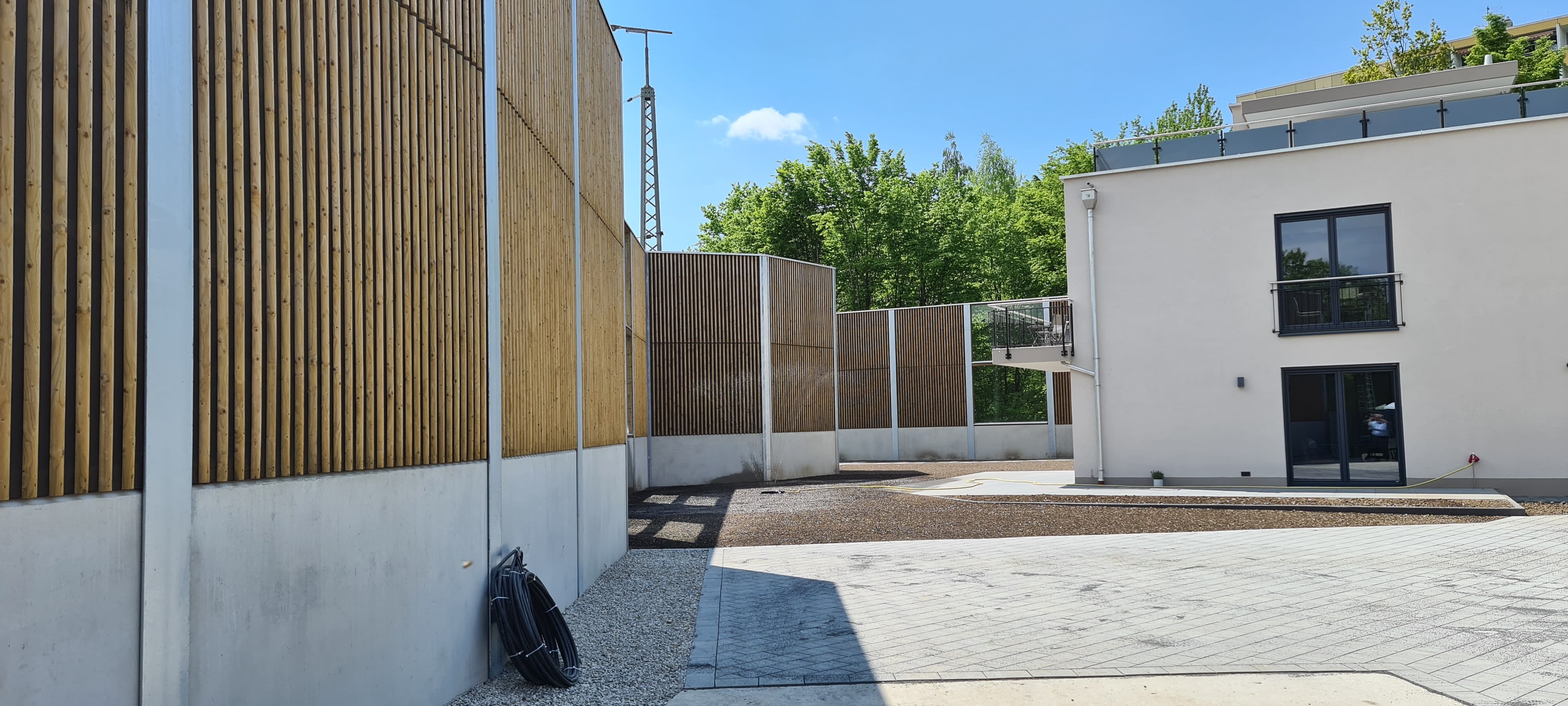

Hochabsorbierende Lärmschutzwand mit Halbrundlatten am Schalleintritt.



Lärche natur mit Blechabdeckung.

 IMG_3980+.jpg  0208918001368695208.jpg

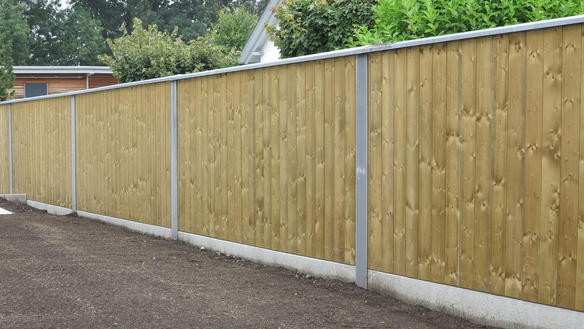

Lärmschutzwand Lärche grün kesseldruckimprägniert.



Hochabsorbierende Lärmschutzwand mit Halbrundlatten

teilweise schräg angebracht.



HEA-Träger mit angeschweißter Grundplatte auf

eine alte Betonmauer mit Spezialdübeln montiert.



Auf Wunsch können die Außenseiten der Lärmschutzwände mit schrägen, sternförmigen oder anders angeordneten Latten versehen werden.

 0449004001368695208.jpg  0279049001425896372.jpg


Hochabsorbierende Lärmschutzwand auf

Betonmauer mit schweren Spezialdübeln befestigt.



Als Übergang von der Betonmauer zur Lärmschutzwand wurde ein kesseldruckimprägnierter Lärchenriegel, zusätzlich mit Spezialfarbe gestrichen, verbaut.



Bei allen hochabsorbierenden Schallschutzwänden montieren wir ein stabiles Frevelschutzgitter über die Schallschutzmatten.

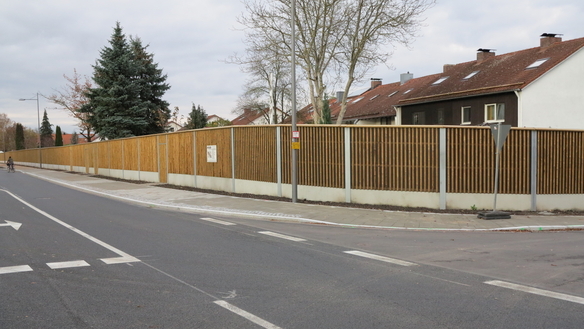

Hochabsorbierende Lärmschutzwand zwischen einer verkehrsreichen Straße und einer Wohnsiedlung.





Hochabsorbierende Schallschutzwand aus Lärche Rhombuslatten vor einem Wohnhaus.


 IMG_0600.jpg  IMG_3394+Kopie+.jpg
Innenansicht der vorhergehenden Lärmschutzwand.

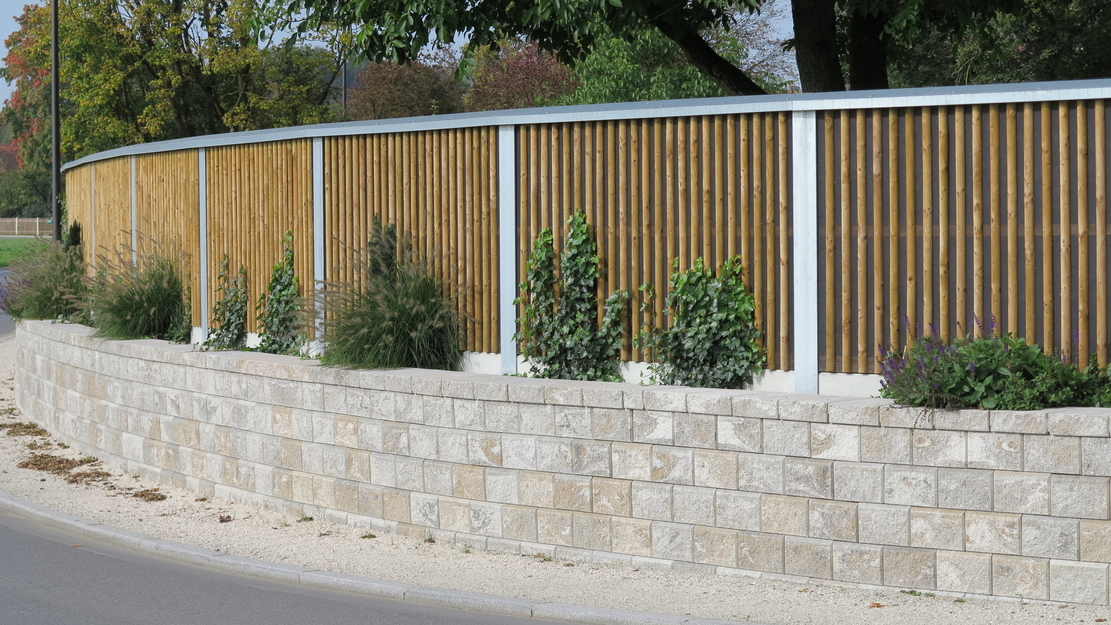

Hochabsorbierende Schallschutzwand

über Rundung gebaut.

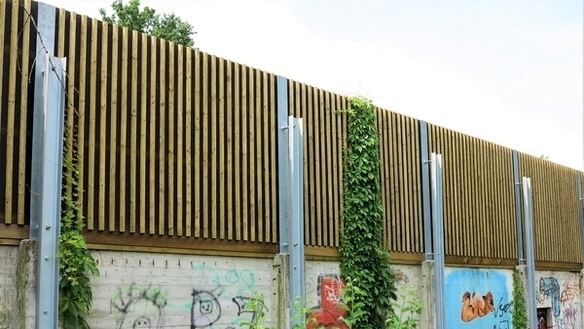

Hochabsorbierende Lärmschutzwand auf alte bestehende Betonmauer montiert

entlang der S-Bahn-Linie.  Vorderseite und Innenseite.


Lärmschutztore und Türl
0933286001368695208.jpg 0864844001425896161.jpg
Lärmschutzzaun und -tor auf bestehende Betonmauer montiert.

Lärmschutztore und -türen werden aus stabilen Stahlrahmen angefertigt und feuerverzinkt. Auf Wunsch können die Tore mit elektrischem Torantrieb versehen werden.

Kleinere Türl werden auch mit verzapftem Holzrahmen gebaut.
 Schallschutztüre hochabsorbierend, spezielle stabile Stahlrahmenkonstruktion.
